React 之技术详解 (一) - 认识它 [2] - Fiber

简介

React Fiber 是 React 16 中引入的新的协调引擎。

它的主要目标是使 React 的渲染过程更加平滑，允许分割渲染工作到多个块中，并使得主线程更加响应用户操作，防止动画和交互的延迟。

Fiber 为 React 带来了如时间切片 (time slicing) 和悬停 (suspense) 等新功能，使得创建交互式的 UI 更加高效。它通过使用虚拟内存或数据结构的概念，即所谓的“fibers”，来追踪组件树上的工作。每个 fiber 代表一个工作单元，并且 React 可以在需要时中断和重新开始这些工作。这使得 React 可以更好地利用现代多核心处理器的优势，提高了应用程序的性能和响应能力。

技术革新

我们可以从用户交互体验和动画流畅度两个方面来说明 Fiber 带来的变革。

更好的用户交互体验

上面的图我们可以看到使用 Fiber 架构后，协调方面的技术革新：

1. 大块的计算任务分割成了若干个小的计算工作单元 (Fiber Node)。
2. 用户事件的优先级得到了提升。
3. 计算任务分割成若干个计算工作单元后，在众多工作单元执行过程中，允许用户事件的插入导致工作单元计算的中断，并在处理完用户事件后恢复工作单元的计算。

更好的动画流畅度

浏览器的渲染引擎通常尝试以显示器的刷新率来绘制内容，以便为用户提供平滑的视觉体验。大多数现代显示器有一个 60Hz 的刷新率，意味着屏幕每秒刷新 60 次。

因此，浏览器的渲染引擎会尝试每 16.7ms (即 1000 / 60) 绘制一次，以同步到 60Hz 的刷新率。

requestAnimationFrame API 暴露给开发者一个机会，让其在同步频率下，每 16.7ms 执行一次回调函数 (通常用于计算 UI 信息和设置 DOM 样式)，来优化动画流畅度。当开发者使用 requestAnimationFrame 时，他们实际上是请求浏览器在下一个刷新周期调用提供的回调函数，也就是说请求在 16.7ms 后执行提供的回调函数。

Fiber reconciler 保证了一次连续性的任务 (call stack + draw) 所需的计算时长 < 16.7ms，这样浏览器便把 requestAniationFrame 调用的工作频率同步到 60Hz 绘制帧率，保证动画的平滑度。

性能分析

这里有个使用 Stack Reconciler 和 Fiber Reconciler 的比较例子。我们通过 Chrome DevTools 的 Performance 工具录制活动信息，来分析两种协调器的性能。

这两个例子的代码除了必要的版本关系带来差异外几乎是一样的。这是个极端的计算 UI 工作量的例子。

1.Stack Reconciler

我们可以看到 Stack Reconciler 绘制一帧所需的时间为 327ms 左右，也就说只有 3 FPS 绘制频率，这样的绘制频率达到肉眼可见的卡顿。

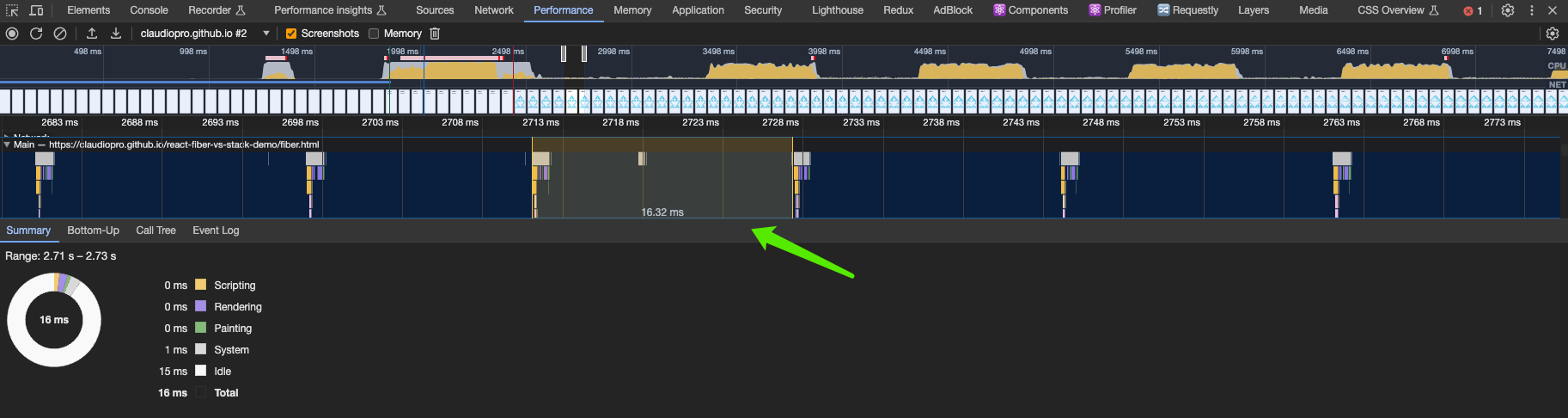

2.Fiber Reconciler

使用 Fiber 协调器后，每隔 16ms 左右，浏览器会执行一个 Task。通过 Summary 统计看出主线程在这 16ms 内，Task 执行部分只占用了 1ms，剩下 15ms 处于空闲状态 (Idle)。

这保证了浏览器以 60 FPS 的绘制频率

一个 Task 就一个连续的代码执行任务，不会有任何回调事件可以插入到 call Stack。

实现策略

为了实现更好的用户交互体验和动画流畅度，React 团队使用了以下几点策略。

协调阶段的改变

协调的工作是每次组件的状态更新，需要从虚拟 DOM 树根节点进行遍历，生成新的虚拟 DOM 树，完成对新老虚拟 DOM 树的对比 (Diff)，找出需要更新的 React 元素。这种更新操作可能是添加、删除或更新。

在数据结构上，新的协调器采用链表树，链表树中的节点只保存第一个子节点以及对最近兄弟节点的引用。为了遍历返回父节点，fiber 节点还保持了一个 return 属性引用父节点。

原有的虚拟树遍历采用递归方式的深度优先遍历 (DFS) 策略，它是一个连续性的任务。也就是说一开始执行，调用栈 (call stack) 就不会是空的，直到遍历完成。

JavaScript 是单线程语言，调用栈长期不为空实际上就会让用户的回调事件，一直在宏队列里待着，直到调用栈清空。

而 Fiber 树使用链表树后，遍历策略依然是深度优先策略，但是无需向递归一样进行回溯。通过 sibling 和 return 两个属性就可以完成更高效的遍历。

调度器 (Scheduler)

一个一般性的调度器的功能通常负责决定各个异步任务在何时以及以什么顺序被执行，而 React Fiber 实现了自己的调度器。

优先级

Fiber 引入的新概念

Fiber Reconciler

Fiber Reconciler 是 React 16 使用的新的协调器，用于替换老旧的 Stack Reconciler。

<= React 15 版本的 Reconciler 采用递归的方式执行，数据保存在递归调用栈中，所以被称为 Stack Reconciler 。React 16 的 Reconciler 基于 Fiber 节点实现的，被称为 Fiber Reconciler 。

Fiber Node

Fiber Node 是 React Fiber 架构中的基本工作单元 (unit of work)。在 React 的 Fiber 重构中，每一个 React Element 都被对应到一个 Fiber Node，这样整个应用就可以表示为一个 Fiber Node 的树状结构。

Fiber Tree

Fiber 架构中，每个 React Element 都对应一个 Fiber Node，整个应用由这些节点组成一个大的 Fiber 树。这个树描述了渲染界面所需的所有信息。Fiber Node 具有对其子节点、父节点和兄弟节点的引用，使得遍历和更新状态变得高效。

虚拟 DOM 树                             Fiber 树
App                                    Fiber(App)
├─ Header                              ├─ Fiber(Header)
│  ├─ Logo                             │  ├─ Fiber(Logo)
│  └─ Navigation                       │  └─ Fiber(Navigation)
└─ Content                             └─ Fiber(Content)
   ├─ Article                             ├─ Fiber(Article)
   └─ Sidebar                             └─ Fiber(Sidebar)
      └─ Links                               └─ Fiber(Links)

理解虚拟 DOM 树和 Fiber 树

在 React Fiber 架构中，每个 React 元素都有一个对应的 Fiber 节点，这个 Fiber 节点包含了更多的信息和更灵活的结构，以支持 React 的高效更新和任务调度。

节点关键属性对照表

下面是 React Element 和 Fiber Node 属性对比：

开发者写的 JSX 代码最终会转化为 React.createElement() 调用，这些调用构造出来的对象 (即“元素”) 形成了虚拟 DOM 树的结构。React 库在后台使用 Fiber 节点来代表这些元素，并管理它们的状态和生命周期。

在实际的开发流程中，开发者不需要直接与 Fiber 节点打交道，他们仍然是通过操作虚拟 DOM 的概念来构建和管理他们的 UI。React 的编程模型没有改变：你写的 JSX 代码在幕后会被转化成虚拟 DOM，然后 React 使用 Fiber 架构来高效地更新 DOM。

节点引用关系

多个 Fiber 节点是如何连接形成树呢？靠如下三个属性：

// 指向父级 Fiber 节点
this.return = null;
// 指向子 Fiber 节点
this.child = null;
// 指向下一个兄弟 Fiber 节点
this.sibling = null;

举个例子：

function App() {
  return (
    <div>
      i am
      <span>Lu Min</span>
    </div>
  )
}

对应的 Fiber 树：

双缓存下的 Fiber 树

这里用到双缓存技术。

React 会存在两个 Fiber 树实例：current fiber tree和 workInProgress fiber tree 。

• current fiber tree ：建立在第一个渲染器上，与 Virtaul DOM 具有一对一的关系，对应当前屏幕上显示内容，它的节点称为 current fiber 。

• workInProgress fiber tree ：正在内存中构建的 Fiber 树，即将用于渲染的树，它的节点称为 workInProgress fiber 。

current fiber 与 workInProgress fiber 通过 alternate 属性连接：

currentFiber.alternate === workInProgressFiber;
workInProgressFiber.alternate === currentFiber;

Fiber 的渲染原理

React 应用的 root 节点通过 current 指针在不同 Fiber 树的 rootFiber 间切换来实现 Fiber 树的切换。

当 workInProgress fiber 树构建完成交给 Renderer 渲染在页面上后，应用 root 节点的 current 指针指向 workInProgress Fiber 树，此时 workInProgress Fiber 树就变为 current Fiber 树。

每次状态更新都会产生新的 workInProgress Fiber 树，通过 current 与 workInProgress 的替换，完成 DOM 更新。

下面是 mount 时和 update 时的替换流程。

mount 时

考虑下面的例子：

function App() {
  const [num, add] = useState(0);
  return (
    <p onClick={() => add(num + 1)}>{num}</p>
  )
}

ReactDOM.render(<App/>, document.getElementById('root'));

1.首次创建时

首次执行 ReactDOM.render 会创建 fiberRootNode (源码中叫 fiberRoot) 和 rootFiber 。其中 fiberRootNode 是整个应用的 root 节点，rootFiber 是 <App/> 所在组件树的根节点。

之所以要区分 fiberRootNode 与 rootFiber，是因为在应用中我们可以多次调用 ReactDOM.render 渲染不同的组件树，他们会拥有不同的 rootFiber。但是整个应用的 root 节点只有一个，那就是 fiberRootNode。

fiberRootNode 的 current 会指向当前页面上已渲染内容对应对 Fiber 树，被称为 current Fiber 树 。

fiberRootNode.current = rootFiber;

由于是首屏渲染，页面中还没有挂载任何 DOM，所以 fiberRootNode.current 指向的 rootFiber 没有任何子 Fiber 节点 (即 current Fiber 树为空) 。

2.渲染阶段

接下来进入 render 阶段，根据组件返回的 JSX 在内存中依次创建 Fiber 节点并连接在一起构建 Fiber 树，被称为 workInProgress Fiber 树 。

在构建 workInProgress Fiber 树时会尝试复用 current Fiber 树中已有的 Fiber 节点内的属性，在首屏渲染时只有 rootFiber 存在对应的 current fiber (即 rootFiber.alternate ) 。

下图中左侧为页面显示的树，右侧为内存中构建的树：

3.提交阶段

已构建完的 workInProgress Fiber 树 在 commit 阶段 渲染到页面。

此时 DOM 更新为右侧树对应的样子。fiberRootNode 的 current 指针指向 workInProgress Fiber 树 使其变为 current Fiber 树 。

update 时

1.点击 p 节点，触发状态改变

接下来我们点击 p 节点触发状态改变，这会开启一次新的 render 阶段并构建一棵新的 workInProgress Fiber 树。

和 mount 时一样，workInProgress fiber 的创建可以复用 current Fiber 树对应的节点数据。

这个决定是否复用的过程就是 Diff 算法。

2.渲染之后，提交

workInProgress Fiber 树在 render 阶段 完成构建后进入 commit 阶段 渲染到页面上。渲染完毕后，workInProgress Fiber 树变为current Fiber 树。

源码中的术语

上面我们了解了 React 的 Scheduler-Reconciler-Renderer 架构体系，在继续深入了解 Fiber 之前，我想介绍几个源码内的术语：

• Reconciler 工作的阶段被称为 render 阶段，因为在该阶段会调用组件的 render 方法 。
• Renderer 工作的阶段被称为 commit 阶段，就像你完成一个需求的编码后执行 git commit 提交代码。commit 阶段会把 render 阶段提交的信息渲染在页面上。
• render 与 commit 阶段统称为 work，即 React 在工作中。相对应的，如果任务正在 Scheduler 内调度，就不属于 work。

Fiber 的渲染的两个阶段

Fiber 渲染分成两个阶：render 阶段 和 commit 阶段 。

Render 阶段

在 React 第一次渲染会生成 Fiber 节点树，并在后续的更新被重用。详细点来说渲染阶段会生成一个部分节点标记了 side effects 的 Fiber 节点树，在源码中叫做 workInProgress tree 或 finishedWork 。side effects 描述了在下一个 commit 阶段需要完成的工作。

这个阶段的任务是确定需要插入、更新或删除哪些节点，以及哪些组件需要调用其生命周期方法。

这个阶段的特点是可以异步执行，中间的执行可以中断，可以根据可用时间来处理一个或多个 Fiber 节点，并且用户不可见。

执行会有几个场景：

1. 完成部分工作后，交出控制权处理其它事情，后面控制权回来再继续处理任务。
2. 超过时，当前的任务会被终止，直到下一次继续。
3. 如果有更高优先级的任务，那当前任务会被终止。什么样的任务具有更高优先级的呢？像用户的交互输入优先级是比较高的。

Commit 阶段

这个阶段会用到几个数据结构：

1. render 阶段生成 workInProgress tree，
2. 被叫做 current tree 的 fiber 节点树，它直接用于更新UI。
3. effects list，由 render 阶段生成的列表。

这个阶段的任务是更新UI，并回调一些生命周期方法，包含以下一些操作：

• 在标记了 Snapshot effect 的节点上调用 getSnapshotBeforeUpdate 生命周期方法；
• 在标记了 Deletion effect 的节点上调用 componentWillUnmount 生命周期方法；
• 执行所有 DOM 插入，更新和删除；
• 将 workInProgress tree 树设置为 current 树；
• 在标记了 Placement effect 的节点上调用 componentDidMount 生命周期方法；
• 在标记了 Update effect 的节点上调用 componentDidUpdate 生命周期方法；

总体的流程

--- working asynchronously ---------------------------------------------------------------------------
| ------- Fiber ---------------    ------- Fiber ---------------    ------ Fiber ---------------     |
| | beginWork -> completeWork | -> | beginWork -> completeWork | -> |beginWork -> completeWork | ... |
| -----------------------------   ------------------------------    ----------------------------     |
------------------------------------------------------------------------------------------------------
                      ↓↓↓
-----------------------------------------------------------------------
| commitAllWork(flush side effects computed in the above to the host) |
-----------------------------------------------------------------------

模拟实现

// 假设的组件树结构
const componentTree = {
  type: 'div',
  props: { children: [{ type: 'p', props: { children: 'Hello, World!' } }] },
};

// 模拟Fiber节点
class FiberNode {
  constructor(instance, type, props) {
    this.instance = instance;
    this.type = type;
    this.props = props;
    this.child = null;
    this.sibling = null;
    this.return = null;
  }
}

// 创建一个根Fiber节点
const createFiberRoot = (element) => {
  const rootFiber = new FiberNode(null, element.type, element.props);
  return rootFiber;
};

// 模拟React的render函数
const render = (element, container) => {
  // 创建根Fiber
  const rootFiber = createFiberRoot(element);
  // 开始work loop
  workLoop(rootFiber);
  // 将生成的DOM插入到container中
  container.appendChild(rootFiber.stateNode);
};

// Work Loop 的一个简化版实现
const workLoop = (nextUnitOfWork) => {
  while (nextUnitOfWork) {
    // 执行工作并返回下一个工作单元
    nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
  }
};

// 模拟performUnitOfWork函数
const performUnitOfWork = (fiber) => {
  // 创建DOM节点
  if (!fiber.stateNode) {
    fiber.stateNode = document.createElement(fiber.type);
    for (const prop in fiber.props) {
      fiber.stateNode[prop] = fiber.props[prop];
    }
  }

  // 创建子Fiber节点
  const children = fiber.props.children;
  let index = 0;
  let prevSibling = null;

  while (index < children.length) {
    const child = children[index];
    const newFiber = new FiberNode(null, child.type, child.props);
    newFiber.return = fiber;

    if (index === 0) {
      // 设置父Fiber的child属性
      fiber.child = newFiber;
    } else {
      // 设置子Fiber的sibling属性
      prevSibling.sibling = newFiber;
    }

    prevSibling = newFiber;
    index++;
  }

  // 返回下一个工作单元
  if (fiber.child) {
    return fiber.child;
  }
  let nextFiber = fiber;
  while (nextFiber) {
    if (nextFiber.sibling) {
      return nextFiber.sibling;
    }
    nextFiber = nextFiber.return;
  }

  return null;
};

// 模拟DOM容器
const container = document.getElementById('root');

// 执行渲染
render(componentTree, container);
